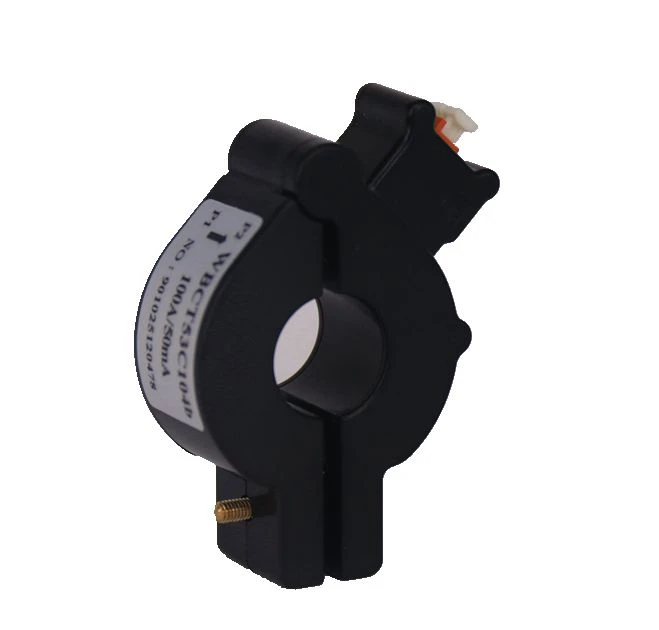

WBCT53C104b(Terminal Wiring Passive Current Sensor) menggunakan modul isolasi khusus untuk mengisolasi arus AC yang diukur menjadi sinyal arus AC (Ig) dengan frekuensi dan fase yang sama. Sensor Arus Pasif Kabel Terminal tidak memerlukan catu daya tambahan, dan memiliki ukuran kecil, keandalan tinggi, tidak ada drift, linearitas yang baik, respons cepat, dan kinerja biaya.
Pengenalan kabel:
Arus yang akan diukur adalah input melalui jantung, dan arus masuk dari permukaan P (berlabel "P" pada casing luar);
Dekat S1 ("S1" pada housing), outputnya adalah Ig: melacak output saat ini, dan output lainnya adalah GND: output ground.
Keuntungan:
Lokakarya non-debu 27000 meter persegi,
Pengalaman 30 tahun,
Aplikasi 6 tahun di kereta api berkecepatan tinggi,
Iso, EMC, DLL disaalisasi.
Aplikasi:
Sistem distribusi daya tegangan rendah yang cerdas;
DC power screen, gardu kotak;
Pemantauan suhu dan kebakaran untuk transformator, pemantauan kebakaran untuk kabel;
Sistem pengukuran suhu serat optik switchgear tegangan tinggi;
Pemantauan kontak transformator.
Tag populer: Terminal Kabel Sensor Arus Pasif, Cina, pemasok, pabrik, harga
Input: AC 100A
Output: 2000:1
Kesalahan linearitas: 0.5%;
Rentang linear: 5% hingga 100% dari nominal input;
Respons frekuensi input: 25Hz ~ 5kHz;
Isolasi tahan tegangan: >DC 3.0kV, 1min;
Suhu sekitar: -25 ° C ~ +70 ° C.
